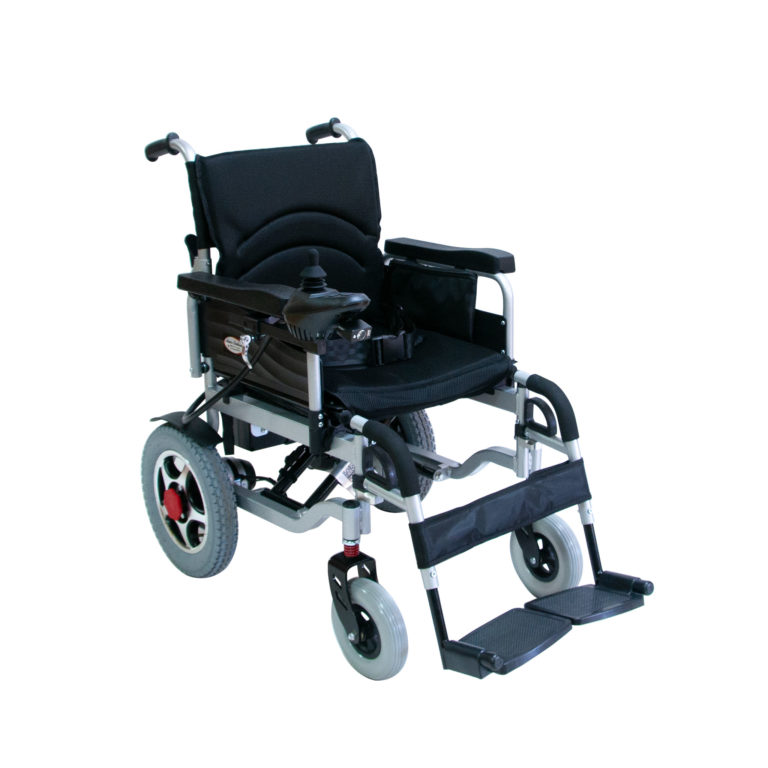

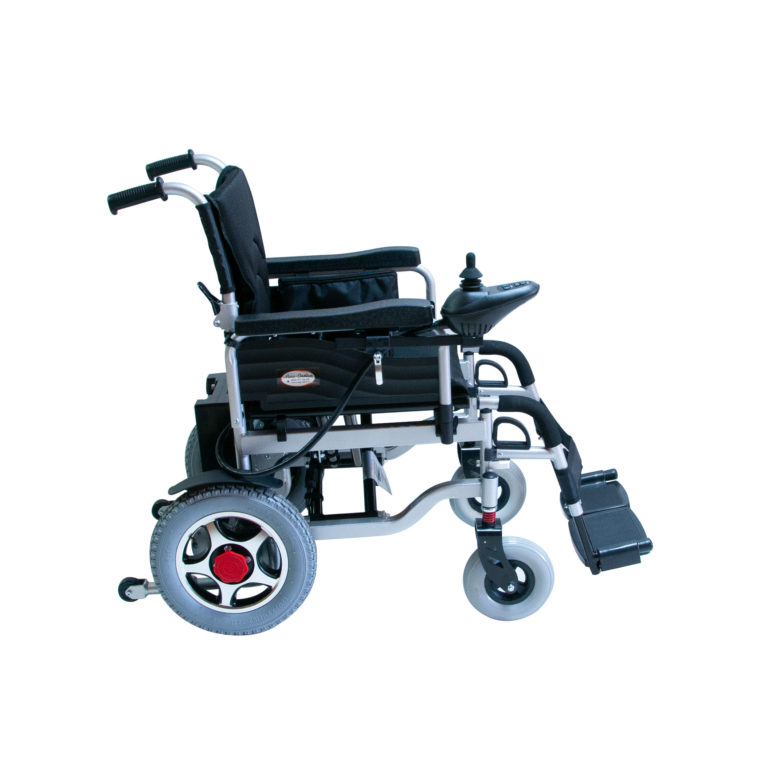

Кресло-коляска с электроприводом FS110A-46
- Электропривод
- Автоматические электромагнитные тормоза
- Емкость аккумулятора — 20 Ач
- Складная конструкция
- Стальная рама
- Откидные подлокотники
- Пульт управления
- Переключение скоростей
- Ремень безопасности
- Складная спинка
- 2 кармана для личных вещей
- Светоотражающая лента на спинке
- Отстегивающиеся подушки
- Пневматические задние колеса
- Литые, толстые передние колеса
- Антиопрокидыватели
- Съемные подножки
- Поддержка для голеней
- Цвет — черный
Конструкция
Усиленная двойная рама выполнена из стали с полимерным покрытием, защищена от коррозии; конструкция легко складывается и раскладывается без применения дополнительных инструментов.
Электропривод
Два электромотора мощностью 250 W,расположенные на задних колесах, развивают максимальную скорость до 6 км/ч. Аккумуляторная батарея легко устанавливается и снимается для подзарядки.

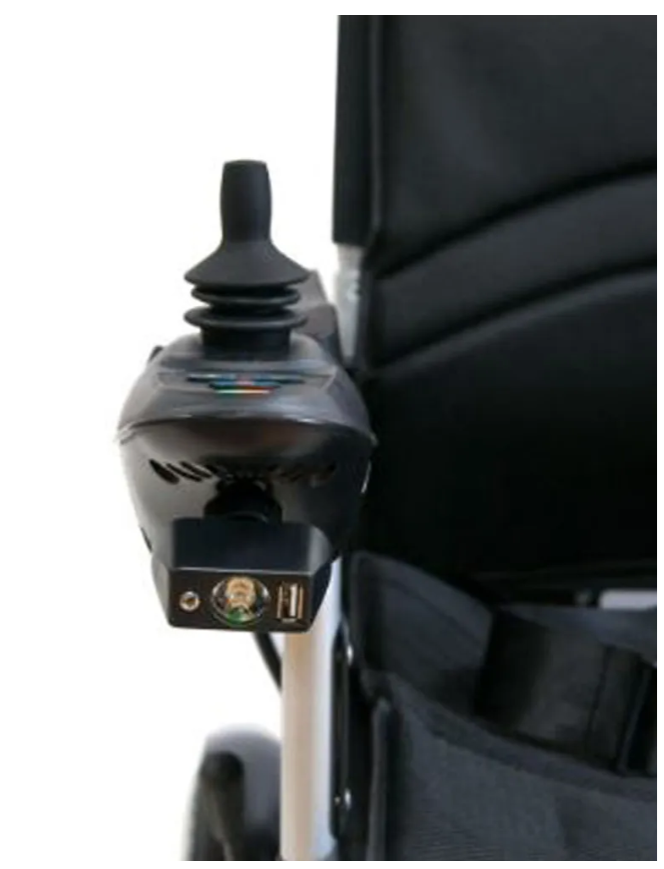

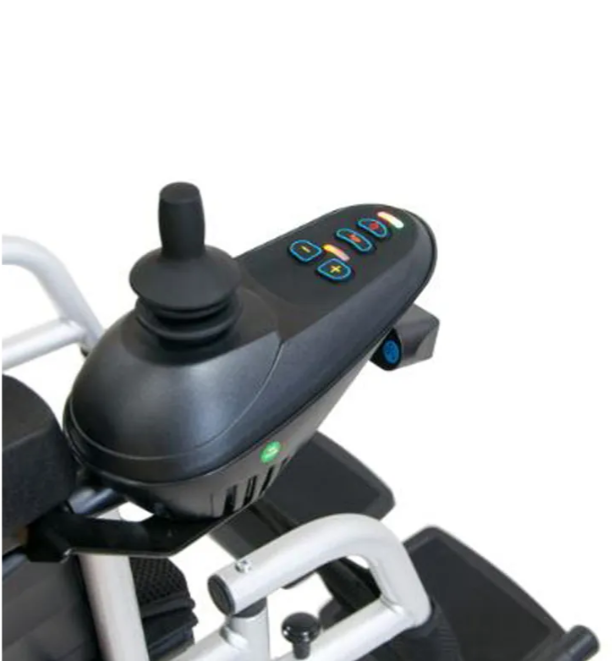

Пульт управления
Управление коляской происходит с помощью пульта с функциональными кнопками и джойстиком, задающим направление. При помощи кнопок можно изменить скорость движения и подать предупреждающий звуковой сигнал. Пульт оборудован индикаторами заряда батареи и текущей скорости, а также кнопками беззвучного режима и сигнала тревоги SOS. Пульт устанавливается под правую или левую руку.
Спинка и сиденье
Спинка и сиденье оснащены отстегивающимися мягкими подушками из дышащей ткани; спинка складная, с карманом для личных вещей.
Подлокотники
Подлокотники откидные, с полиуретановыми накладками

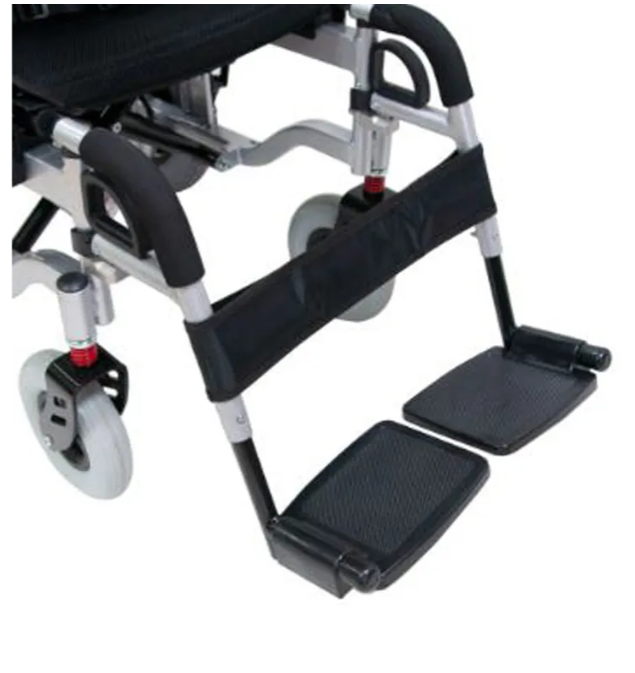

Подножки
Подножки съемные, регулируются по высоте с помощью инструмента. Подножки оснащены тканевым упором для голени.

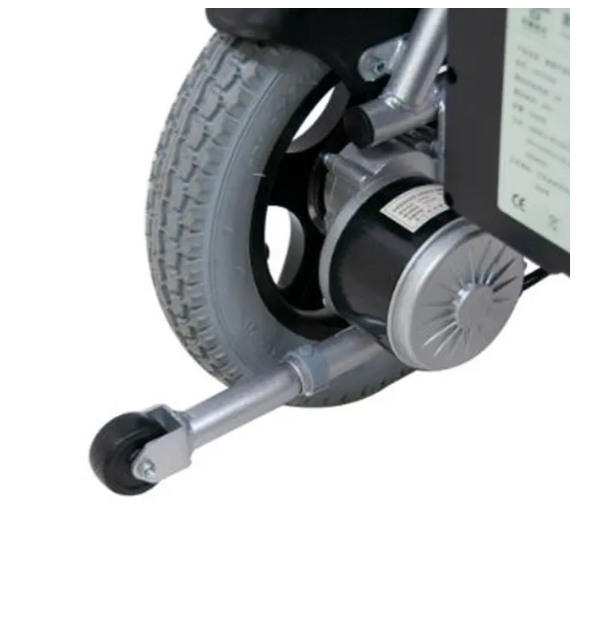

Антиопрокидыватель
Антиопрокидыватель предохраняет пользователя от падений и переворачиваний кресла-коляски.
Электромагнитные тормоза
Автоматически блокируют колёса при остановке, обеспечивая безопасность на уклонах или при стоянке. Разблокировка тормозов происходит автоматически при начале движения коляски.

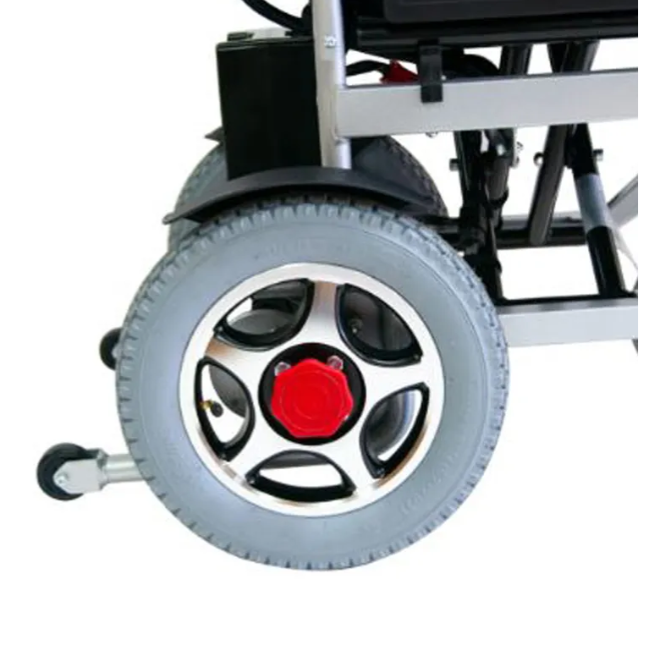

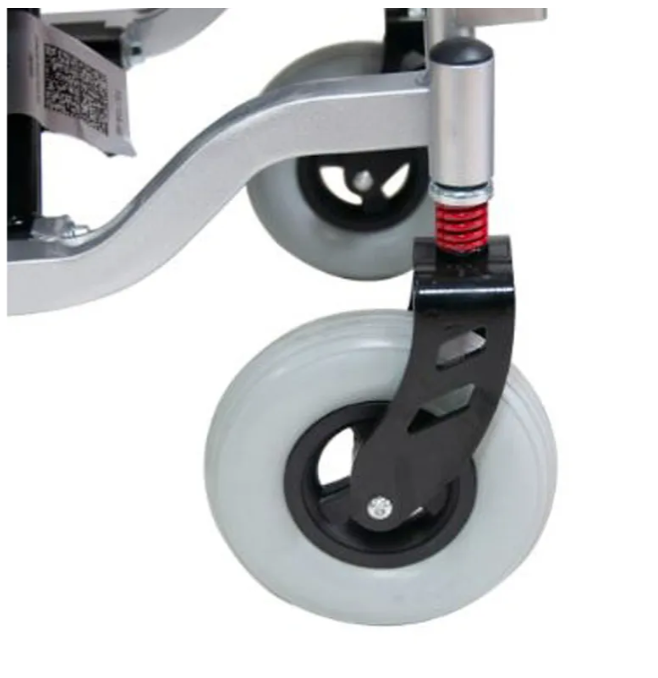

Колеса
Задние колеса пневматические, оборудованы муфтой для переключения режимов движения и защитными крыльями от брызг. Покрышки задних колес оснащены глубоким рисунком протектора для надежного сцепления с дорожным полотном. Передние колеса литые.

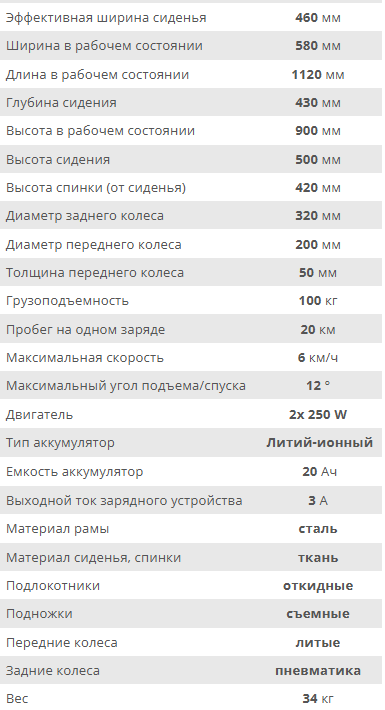

Технические данные:
| Модель | FS110A |
| Эффективная ширина сиденья | 460 мм |
| Ширина в рабочем состоянии | 580 мм |
| Длина в рабочем состоянии | 1120 мм |
| Глубина сидения | 430 мм |
| Высота в рабочем состоянии | 900 мм |
| Высота сидения | 500 мм |
| Высота спинки (от сиденья) |
420 мм |
| Диаметр заднего колеса | 320 мм |
| Диаметр переднего колеса | 200 мм |
| Толщина переднего колеса | 50 мм |
| Грузоподъемность | 100 кг |
| Пробег на одном заряде | 20 км |
| Максимальная скорость | 6 км/ч |
| Максимальный угол подъема/спуска | 12 ° |
| Двигатель | 2х 250 W |
| Тип аккумулятор | Литий-ионный |
| Емкость аккумулятор | 20 Ач |
| Выходной ток зарядного устройства | 3 А |
| Материал рамы | сталь |
| Материал сиденья, спинки | ткань |
| Подлокотники | откидные |
| Подножки | съемные |
| Передние колеса | литые |
| Задние колеса | пневматика |
| Вес | 34 кг |
Информация об упаковке
| Кол-во шт в упаковке |
1 |
|---|---|
| Длина упаковки, м |
0,72 |
| Ширина упаковки, м |
0,38 |
| Высота упаковки, м |
0,71 |
| Объем упаковки, м3 |
0,194 |
| Вес упаковки, кг |
38 |
Перед применением/использованием необходимо ознакомиться с инструкцией на товар и проконсультироваться у специалиста о противопоказаниях
- Тип коляски
- Электропривод
- Подножка
- съемная регулируемая
- Ремень для упора голени
- да
- Подлокотник
- откидные подлокотники
- Амортизационная пружина
- амортизация передних колёс
- Рама
- стальная
- Привод
- .электропривод
- Мощность аккумулятора
- 2*250
- Тип аккумулятора
- литий-ионный съемный
- Торговая марка
- Мега-Оптим
- Код ТСР
- 7-04-01
- Ремень для таза
- да
- Стояночный тормоз
- электромагнитный тормоз
- Антиопрокидыватель
- да
